鋼支撐明挖法工程指導

文章來源：http://m.uwtd.cn 發布時間：2025-10-13 瀏覽次數：47

一、 核心施工理念

“分層開挖，先撐后挖，隨挖隨撐，嚴禁超挖” 這十六字方針是明挖法鋼支撐施工的靈魂，必須嚴格執行。

（1）分層開挖： 按設計圖紙規定的分層深度和坡度開挖。

（2）先撐后挖： 開挖到支撐設計標高后，必須立即安裝該道支撐并施加預應力，然后才能繼續向下開挖。

（3）隨挖隨撐： 減少基坑無支撐暴露時間，控制圍護結構變形。

（4）嚴禁超挖： 超挖是導致基坑失穩、支撐失效的主要原因之一。

二、 施工工藝流程

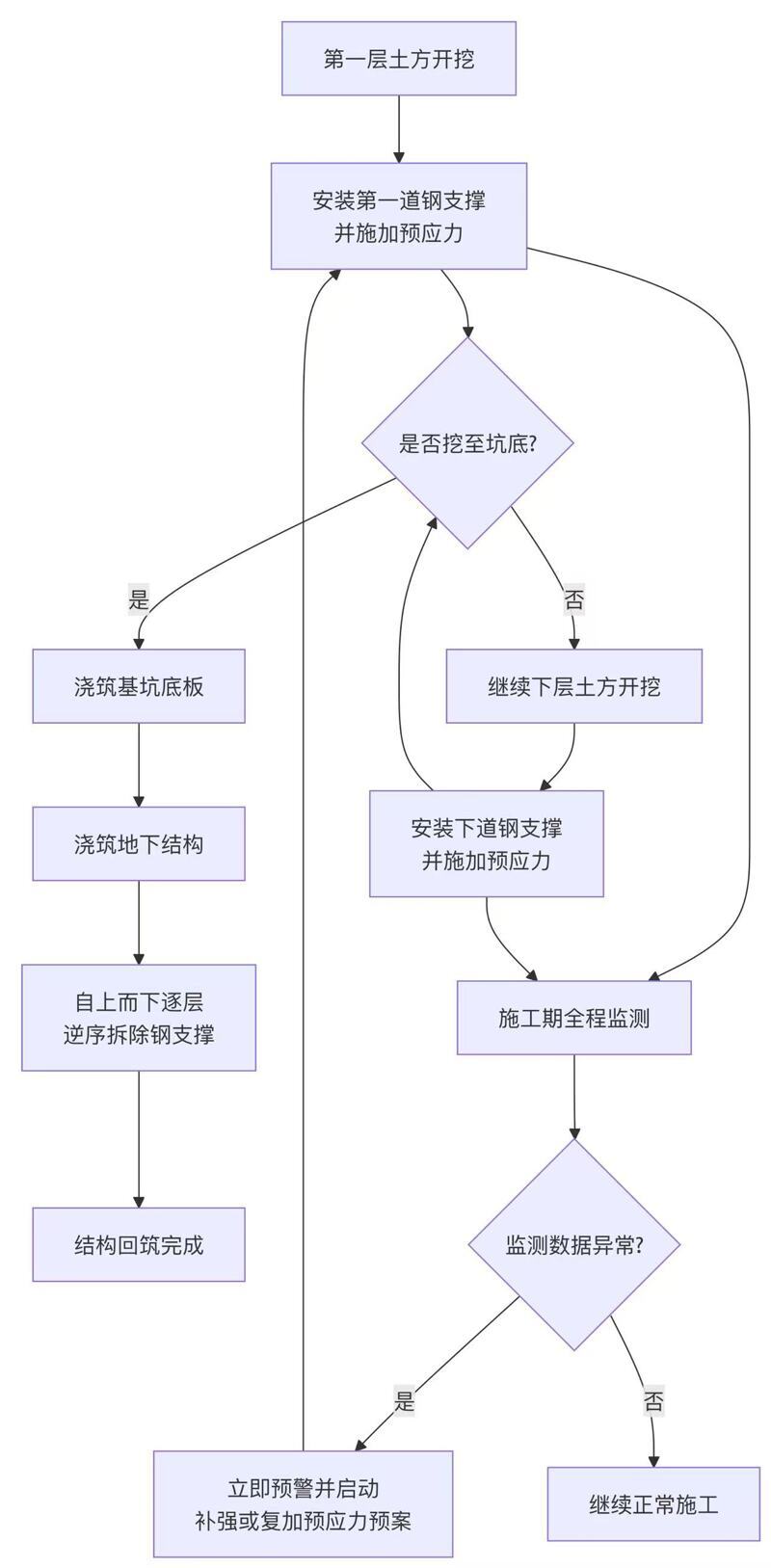

鋼支撐明挖法的標準流程，是一個圍繞“開挖-支撐”循環進行的嚴密閉環系統，其核心工序與監測反饋機制可概括為以下流程圖：

三、 關鍵工序控制要點

1. 施工準備

（1）技術準備： 熟悉圖紙，編制《鋼支撐專項施工方案》，并組織專家評審。對全體人員進行詳細的技術和安全交底。

（2）材料準備：

 鋼支撐、活絡頭、系桿、螺栓等進場，查驗合格證、材質證明。

 現場驗收支撐的長度、直徑、壁厚、焊接質量，嚴禁使用不合格品。

（3）設備準備： 吊車、千斤頂、液壓泵站、扭矩扳手等設備完好。千斤頂和壓力表必須配套校準，并出具校準證書。

2. 測量定位

（1）在圍護樁/地下連續墻上，精確測放出每道支撐的中心標高和位置。

（2）彈出墨線，標識出支撐點與圍檁的接觸面，確保支撐軸線準確。

3. 圍檁安裝

（1）圍檁是將土壓力傳遞到支撐的重要構件。通常為H型鋼或雙拼型鋼。

（2）圍檁必須緊貼圍護結構墻面，若有空隙，需用細石混凝土或鋼板填塞密實。

（3）圍檁接頭應牢固，確保其整體性和連續性。

4. 鋼支撐安裝

（1）拼裝： 在地面預拼裝，檢查支撐平直度，連接法蘭盤螺栓必須全部擰緊，達到設計扭矩。

（2）吊裝： 使用專用吊具，多點吊裝，防止支撐彎曲變形。就位時，先將固定端頂緊并焊接（或螺栓固定），再調整活動端。

5. 施加預應力（核心中的核心）

（1）設備： 使用兩個并聯的、性能一致的液壓千斤頂。

（2）分級加載： 按設計軸力的50% → 80% → 100% 分級施加。

（3）鎖定： 達到設計預應力值后，在活絡頭中打入鋼楔塊，并立即將楔塊與活絡頭、活絡頭與支撐桿件焊接牢固。

（4）回油： 緩慢回油卸壓，使軸力由千斤頂平穩地轉移到支撐本身。

（5）記錄： 詳細記錄每根支撐的預應力施加值、時間、操作人員等信息。

6. 支撐拆除

（1）時機： 必須在相應標高的地下結構（底板或中板）澆筑完成，且混凝土強度達到設計強度的80%以上后方可拆除。

（2）順序： “先裝后拆，后裝先拆”，即從下往上逆序拆除。

（3）方法： 用吊車吊住支撐，解除連接，割除焊縫（如為焊接），然后平穩吊出。拆除過程中需監測基坑變形。

四、 質量控制與安全要點

1. 軸線與標高控制： 確保支撐水平、對中，避免偏心受壓。

2. 連接節點質量： 法蘭螺栓必須全數緊固，焊縫飽滿無缺陷，活絡頭楔塊必須打緊焊牢。

3. 預應力控制： 嚴禁欠壓（控制變形不足）或超壓（可能導致支撐失穩）。

4. 基坑排水： 做好基坑內排水，防止積水浸泡軟化土體，增加支撐負荷。

5. 實時監測與信息化施工：

 （1）在支撐上安裝軸力計，實時監測軸力變化。

 （2）監測基坑項水平位移、豎向沉降、周邊建筑物沉降等。

 （3）建立預警機制：當軸力損失超過設計值的20%，或增長過快，或變形速率超標時，必須立即報警，分析原因并采取復加預應力、增加臨時支撐等補救措施。

6. 安全措施：

 （1）基坑周邊設置防護欄桿和安全網。

 （2）施工期間，嚴禁在支撐上堆放材料、行走機械。

 （3）定期檢查支撐狀況，特別是在雨雪、凍融等天氣后。

五、 常見問題與對策

1.預應力損失過大： 原因可能是鎖口楔塊松動、圍護結構位移、溫度變化等。對策：加強監測，及時復加預應力。

2.支撐撓度過大： 原因可能是支撐間距過大、預應力不足或連接不牢。

對策：復核設計，在支撐中部增設系桿或豎向吊桿。

3.圍檁與圍護結構脫離： 立即用高強度混凝土或鋼板填塞密實，確保力能有效傳遞。

總結：

鋼支撐明挖法成功的關鍵在于 “精細化管理” 和 “過程控制” 。從測量放樣開始，到最后的支撐拆除，每一個環節都必須嚴格按方案執行，并通過實時監測數據進行動態調整，才能確保基坑工程的安全與成功。
